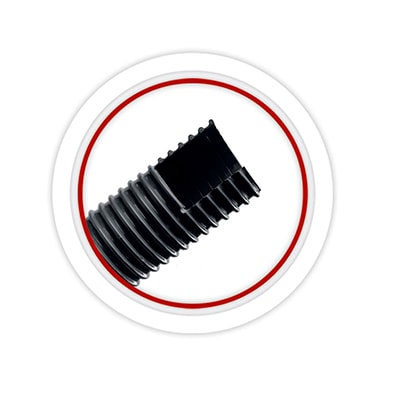

O eletroduto corrugado é um componente essencial em instalações elétricas, tendo um importante papel na proteção e organização de condutores elétricos. A estrutura flexível e resistente do eletroduto corrugado, geralmente é fabricado em PVC, conferindo propriedades mecânicas e dielétricas excepcionais, o tornando ideal para diversas aplicações.
Características do eletroduto corrugado
O eletroduto corrugado por ser fundamental em instalações elétricas, oferece proteção e organização aos condutores elétricos. As características técnicas do eletroduto corrugado o torna ideal para diversas aplicações, tanto em ambientes residenciais quanto industriais.
- Material: Principalmente PVC, por sua resistência a agentes químicos, umidade e propagação de chamas.
- Estrutura: A corrugação confere maior rigidez e resistência a impactos, além de facilitar a passagem dos condutores.
- Dimensões: Disponível em diversas bitolas, diâmetros externos, com variações de espessura de parede, se adaptando a diferentes necessidades de instalação.
- Propriedades elétricas: O eletroduto corrugado possui alta resistência dielétrica, isolando os condutores e evitando curto-circuitos.
- Propriedades mecânicas: O eletroduto corrugado é resistente à compressão, tração e flexão, garantindo a integridade dos condutores mesmo em condições adversas.
- Propriedades térmicas: Suporta uma faixa de temperatura específica, sendo importante verificar a especificação do fabricante para cada aplicação.
Aplicações do eletroduto corrugado
Por ser crucial em sistemas elétricos, desempenhando um papel importante na proteção e organização de condutores elétricos, o eletroduto corrugado possui uma versatilidade e propriedades técnicas que o torna indispensável em diversas aplicações, tanto em ambientes residenciais quanto industriais.
Instalações embutidas
- Alvenaria: Proteção de condutores em paredes, lajes e contrapisos, garantindo a integridade dos circuitos e facilitando futuras manutenções.
- Concreto: Ideal para aplicações em estruturas de concreto, como pilares e vigas, proporcionando resistência mecânica e proteção contra impactos.
Instalações aparentes
- Superfícies: Utilização em paredes, tetos e outras superfícies para organizar e proteger os condutores de forma visível, especialmente em ambientes industriais ou com requisitos estéticos específicos.
- Exteriores: Proteção contra intempéries e agentes externos, como umidade e radiação solar, em instalações externas, como fachadas e jardins.
Aplicações especiais
- Indústrias: Proteção de condutores em ambientes com alta umidade, presença de produtos químicos ou sujeitos a vibração.
- Centros de dados: Proteção de cabos de rede e comunicação em ambientes com alta densidade de equipamentos.
- Edificações comerciais: Organização e proteção de condutores em sistemas de distribuição elétrica e iluminação.
Vantagens do eletroduto corrugado
O eletroduto corrugado oferece uma série de vantagens que o torna uma escolha ideal para a proteção e organização de condutores elétricos. As características técnicas e benefícios do eletroduto corrugado contribuem significativamente para a segurança, eficiência e durabilidade das instalações.
Vantagens técnicas
- Proteção mecânica: O eletroduto corrugado oferece alta resistência a impactos, abrasão e compressão, preservando a integridade dos condutores e garantindo a continuidade do serviço elétrico.
- Isolamento elétrico: Possui excelente isolamento dielétrico, prevenindo curto-circuitos e choques elétricos, assegurando a segurança das pessoas e dos equipamentos.
- Flexibilidade: O eletroduto corrugado permite a adaptação a diferentes configurações de instalações, facilitando a execução de projetos complexos e reduzindo a necessidade de conexões adicionais.
- Resistência a agentes externos: É resistente a umidade, produtos químicos e intempéries, garantindo a durabilidade da instalação em diversos ambientes.
- Facilidade de instalação: O eletroduto corrugado agiliza o processo de instalação, reduzindo custos e tempo de execução, graças à sua leveza e flexibilidade.
- Organização: Contribui para a organização dos circuitos elétricos, facilitando a identificação e manutenção, além de melhorar a estética da instalação.
Benefícios para o projeto
- Segurança: Assegura a segurança das pessoas e dos equipamentos, prevenindo acidentes e danos materiais.
- Durabilidade: O eletroduto corrugado aumenta a vida útil da instalação elétrica, reduzindo a necessidade de manutenções e reparações.
- Eficiência: Otimiza o desempenho dos sistemas elétricos, garantindo a continuidade do fornecimento de energia.
- Conformidade com normas: O eletroduto corrugado atende às normas técnicas vigentes, como a NBR 5410, garantindo a legalidade e a segurança da instalação.
Instalação e manutenção do eletroduto corrugado
A instalação e manutenção do eletroduto corrugado são etapas cruciais para garantir a segurança e eficiência de uma instalação elétrica.
Instalação
- Planejamento: Defina o trajeto dos condutores, considerando as melhores práticas de instalação e as normas técnicas aplicáveis.
- Escolha do material: Selecione o eletroduto corrugado adequado em função da bitola, material e classe de instalação, leve, médio ou pesado, conforme a carga a ser conduzida e as condições ambientais.
- Preparo da superfície: Certifique-se de que a superfície onde o eletroduto será fixado esteja limpa, seca e livre de irregularidades.
- Passagem dos condutores: Introduza os condutores no eletroduto, observando a capacidade máxima de ocupação e evitando dobras excessivas que possam comprometer a integridade dos cabos.
- Fixação: Utilize abraçadeiras ou argamassa para fixar o eletroduto à superfície, garantindo a sua estabilidade e evitando movimentações.
- Conexões: Utilize conexões adequadas para unir os trechos de eletroduto, garantindo a estanqueidade e a continuidade elétrica.
- Teste: Após a instalação do eletroduto corrugado, realize testes de continuidade e isolamento para verificar a integridade da instalação.
Manutenção
- Inspeção visual: Realize inspeções visuais periódicas do eletroduto corrugado para identificar sinais de danos, corrosão ou deformações no eletroduto.
- Limpeza: Mantenha o eletroduto corrugado limpo e livre de poeira e outros contaminantes.
- Verificação das conexões: Verifique periodicamente a firmeza das conexões e a integridade dos condutores.
- Teste de funcionamento: Realize testes de funcionamento regularmente para identificar possíveis falhas no sistema.
Normas técnicas do eletroduto corrugado
- ABNT NBR 5410: Esta norma aborda as instalações elétricas de baixa tensão em geral, incluindo os requisitos para a utilização de eletrodutos. Ela estabelece critérios para a escolha do material, dimensionamento, instalação e proteção dos condutores.
- ABNT NBR 15465: Especificamente para sistemas de eletrodutos plásticos para instalações elétricas de baixa tensão, esta norma define os requisitos de desempenho, como resistência mecânica, resistência ao fogo e características elétricas.
- ABNT NBR 15715: Essa norma se aplica a sistemas de dutos corrugados de polietileno para infraestrutura de cabos de energia e telecomunicações, estabelecendo requisitos e métodos de ensaio para fabricação e certificação.
